Szczelność i ochrona przewodów w instalacjach przemysłowych zależą od detali pomijanych na etapie projektu. Odpowiednio dobrane dławnice zabezpieczają okablowanie przed wilgocią, zanieczyszczeniami i uszkodzeniami mechanicznymi, wpływając bezpośrednio na bezawaryjność całego systemu. Właściwa selekcja tych komponentów pozwala uniknąć przedwczesnej degradacji instalacji pod wpływem trudnych warunków środowiskowych.
Dławnice nylonowe coraz częściej zastępują warianty mosiężne ze względu na odporność chemiczną, niską wagę oraz niższe koszty zakupu. Wybór między tworzywem a metalem powinien opierać się na analizie warunków pracy, takich jak temperatura czy ryzyko uderzeń. Poniższe zestawienie pomoże ocenić, w których sytuacjach dławnice nylonowe będą rozwiązaniem technicznie uzasadnionym.
Czym charakteryzują się dławnice nylonowe?

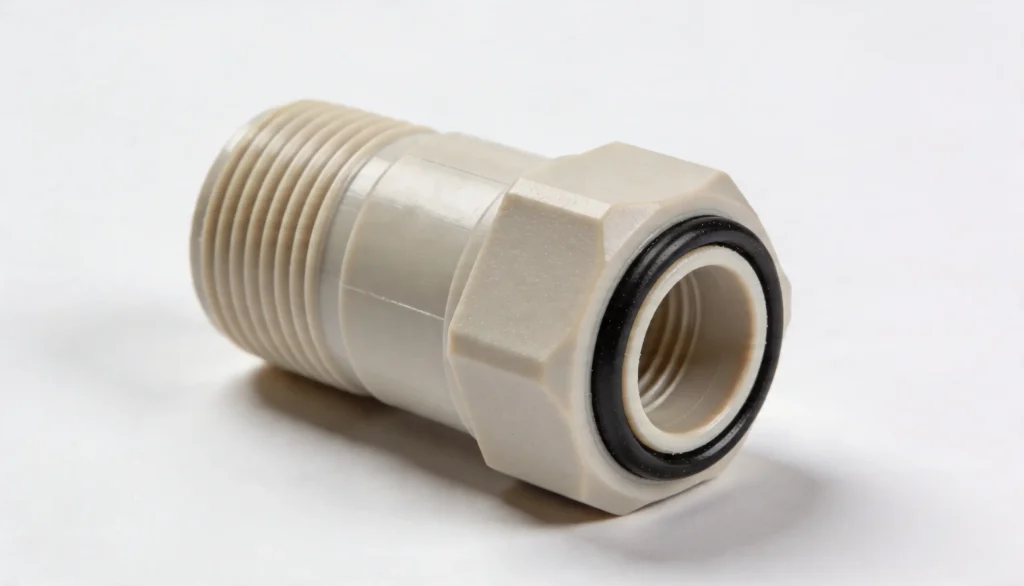

Dławnice nylonowe to elementy montażowe wykorzystywane do prowadzenia przewodów elektrycznych i pneumatycznych przez ścianki obudów lub szaf sterowniczych. Ich zadaniem jest uszczelnienie miejsca wprowadzenia kabla oraz jego stabilizacja, chroniąca instalację przed wyrwaniem przewodu i wnikaniem pyłu czy wody do wnętrza urządzenia.
Budowa standardowej dławnicy nylonowej opiera się na kilku komponentach gwarantujących szczelność i wytrzymałość połączenia. Podstawę montażową tworzy korpus z gwintem zewnętrznym, który wkręca się bezpośrednio w obudowę. W zależności od wymagań projektu stosuje się gwinty metryczne (np. M20), niemiecki standard PG lub amerykański NPT. Dobór konkretnego typu zależy od otworów szafy oraz norm obowiązujących w danym regionie.
Wewnętrzna uszczelka, produkowana z elastomerów, gumy lub silikonu, ściśle przylega do izolacji kabla. Rodzaj zastosowanego w niej materiału dopasowuje się do temperatury otoczenia oraz substancji chemicznych, z którymi element będzie miał styczność. Nakrętka dociskowa pozwala na regulację siły, z jaką uszczelka zaciska się na przewodzie. Prawidłowe dociągnięcie tego elementu gwarantuje deklarowaną klasę szczelności oraz zabezpiecza kabel przed wysunięciem.
Mechanizm działania dławnicy jest intuicyjny: podczas dokręcania nakrętki uszczelka odkształca się, tworząc barierę wokół kabla. Równocześnie gwint korpusu, wspomagany przez o-ring, uszczelnia punkt styku dławnicy ze ścianką obudowy, chroniąc wnętrze przed czynnikami zewnętrznymi.
Główna różnica między wariantem nylonowym a mosiężnym tkwi w materiale korpusu. Niska gęstość nylonu sprawia, że produkt końcowy jest lekki, a technologia formowania wtryskowego pozwala na seryjną produkcję elementów o powtarzalnych wymiarach. Przekłada się to na niższe koszty wytwarzania w porównaniu do obróbki skrawaniem stosowanej przy mosiądzu.
Dlaczego warto wybrać dławnice nylonowe?
Szerokie zastosowanie nylonu w elektrotechnice wynika z unikalnych cech tego tworzywa. Analiza jego zalet ułatwia dopasowanie osprzętu do specyficznych wymogów środowiska pracy. Odporność na korozję to jedna z charakterystycznych cech nylonu. W przeciwieństwie do mosiądzu czy stali, tworzywo to nie utlenia się i nie ulega degradacji elektrochemicznej, zwłaszcza w miejscach o stałej wilgotności. Dzięki temu dławnice nylonowe nie wymagają powłok galwanicznych i zachowują integralność strukturalną przez wiele lat eksploatacji w trudnym otoczeniu.
Niska masa komponentów generuje korzyści na różnych etapach realizacji projektu:
- sprawniejsza logistyka i niższe koszty transportu dużych partii towaru;
- minimalne dociążenie obudów oraz lekkich konstrukcji wsporczych;
- ułatwiona praca montera, zwłaszcza w trudno dostępnych miejscach;
- brak ryzyka uszkodzenia cienkościennych obudów z tworzyw sztucznych.
Nylon pełni funkcję dielektryka, podnosi on bezpieczeństwo systemów elektrycznych. Tworzywo nie przewodzi prądu, więc nawet przy przypadkowym uszkodzeniu izolacji kabla wewnątrz dławnicy nie dojdzie do przebicia na obudowę. W systemach wymagających separacji galwanicznej dławnice nylonowe są naturalnym wyborem projektantów.
Tworzywo to dobrze znosi kontakt z wieloma substancjami chemicznymi, w tym z olejami, smarami, zasadami oraz rozcieńczonymi kwasami. Dzięki stabilności w obecności rozpuszczalników organicznych dławnice nylonowe sprawdzają się w zakładach farmaceutycznych i chemicznych, gdzie opary lub przypadkowe wycieki mogłyby zniszczyć elementy metalowe.
Ważne są także argumenty ekonomiczne przemawiające za tym rozwiązaniem. Średnio dławnice nylonowe są o 30-50% tańsze od wersji mosiężnych o tych samych rozmiarach. W przypadku dużych inwestycji, gdzie liczba punktów wprowadzenia kabli liczona jest w tysiącach, rezygnacja z metalu generuje odczuwalne oszczędności bez obniżania jakości instalacji.
Tworzywo jest podatne na obróbkę mechaniczną, pomagając podczas prac adaptacyjnych. Nylon daje się wiercić i docinać typowymi narzędziami warsztatowymi, skracając czas pracy przy niestandardowych montażach. W przeciwieństwie do mosiądzu modyfikacja dławnicy z tworzywa nie wymaga użycia tokarek ani specjalistycznych chłodziw.
Gdzie najlepiej sprawdzają się dławnice nylonowe?
Specyfika nylonu wyznacza obszary, w których dławnice te stają się optymalnym rozwiązaniem. Znajomość tych branż pozwala uniknąć nadmiarowych wydatków na osprzęt metalowy tam, gdzie nie jest on wymagany.
Miejsca narażone na częsty kontakt z wodą, takie jak myjnie samochodowe, pralnie przemysłowe czy piwnice, to naturalne środowisko dla dławnic z nylonu. W takich warunkach metalowe komponenty mogą z czasem pokryć się nalotem lub korozją, osłabiającą szczelność przejścia. Nylon pozostaje obojętny na wilgoć, gwarantując stały poziom ochrony IP (Ingress Protection) bez ryzyka zatarcia gwintów.
W zakładach przetwórstwa żywności ważna jest łatwość utrzymania czystości i odporność na środki dezynfekujące. Dławnice nylonowe nie reagują z detergentami stosowanymi podczas mycia linii produkcyjnych i nie sprzyjają namnażaniu się drobnoustrojów na gładkiej powierzchni korpusu. Wybrane modele posiadają atesty dopuszczające do pracy w bezpośrednim sąsiedztwie produktów spożywczych.
W instalacjach zewnętrznych nylon wykorzystuje się powszechnie w takich systemach jak:
- oświetlenie drogowe, parkowe i elewacyjne;
- kamery monitoringu i systemy alarmowe;
- puszki przyłączeniowe w instalacjach fotowoltaicznych;
- punkty ładowania aut elektrycznych (EVSE);
- sterowniki bram przesuwnych i szlabanów;
- pompy w systemach nawadniających i fontannach miejskich.
W środowisku zasolonym oraz w obiektach basenowych nylon radzi sobie lepiej niż standardowy mosiądz. Sól morska i chlor wywołują szybką korozję wżerową metali, mogącą w krótkim czasie doprowadzić do nieszczelności szaf sterowniczych. Polimerowy korpus nie reaguje z agresywnymi mediami, ograniczając konieczność serwisowania instalacji w rejonach nadmorskich.
Obiekty takie jak akumulatorownie, galwanizernie czy laboratoria narażone są na opary kwasów i zasad, niszczące tradycyjny osprzęt metalowy. Dławnice nylonowe stanowią skuteczną barierę w tych warunkach, eliminując problem utleniania się gwintów i nakrętek. Pozwala to na zachowanie ciągłości pracy systemów bez wymuszonych przestojów na wymianę skorodowanych części.
Przy realizacji dużych obiektów deweloperskich lub komercyjnych ważne są oszczędności na osprzęcie. Wykorzystanie dławnic nylonowych pozwala zredukować wydatki na etapie kompletacji materiałów, przy jednoczesnym spełnieniu norm bezpieczeństwa dotyczących ochrony okablowania. Systemy zasilania na placach budowy czy eventach plenerowych są często demontowane i przenoszone. Niska waga dławnic ułatwia manipulowanie ciężkimi rozdzielnicami mobilnymi, a elastyczność tworzywa zapewnia odporność na pęknięcia podczas transportu.
Kiedy dławnica nylonowa może okazać się niewystarczająca?
Rzetelny dobór osprzętu wymaga analizy słabych stron tworzywa. Istnieją warunki pracy, w których nylon ustępuje mosiądzowi pod względem wytrzymałości lub bezpieczeństwa pożarowego.
Ciepło to najpoważniejszy wróg tworzyw termoplastycznych. Typowe dławnice nylonowe pracują bezawaryjnie w zakresie od -40°C do +100°C, jednak zbliżanie się do górnej granicy powoduje mięknięcie korpusu. W otoczeniu kotłów, pieców przemysłowych czy silników o wysokim obciążeniu, należy stosować dławnice mosiężne, zachowujące sztywność w znacznie trudniejszych warunkach.
W strefach o zaostrzonym rygorze przeciwpożarowym tworzywa sztuczne są często wykluczane. Mimo że nowoczesne dławnice nylonowe spełniają normy samogaśnięcia UL94 V-0, w rafineriach czy kopalniach standardem pozostają elementy metalowe. Mosiądz nie podtrzymuje ognia i nie topi się tak szybko jak polimer, pozwalając w razie pożaru na dłuższe zachowanie integralności punktów wprowadzenia przewodów.
Nylon może okazać się zbyt plastyczny w sytuacjach takich jak:
- montaż na maszynach generujących potężne drgania;
- punkty narażone na przypadkowe uderzenia wózkami widłowymi;
- prowadzenie grubych i ciężkich kabli o dużych przekrojach;
- instalacje poddawane dużym siłom naciągu.
Słońce wpływa na strukturę polimerów, powodując ich fotodegradację. Nawet dławnice nylonowe wyposażone w stabilizatory UV po latach pracy na pełnym słońcu mogą kruszeć i pękać przy próbie dokręcania. Jeśli instalacja fotowoltaiczna lub oświetleniowa jest bezpośrednio wystawiona na silne promieniowanie bez żadnych osłon, trwalszym rozwiązaniem na dekady będzie mosiądz niklowany.
Certyfikacja ATEX narzuca restrykcyjne wymogi dotyczące materiałów pracujących w atmosferze wybuchowej. Standardowe dławnice nylonowe rzadko posiadają odpowiednie dopuszczenia do pracy w strefach Ex ze względu na ryzyko gromadzenia się ładunków elektrostatycznych i mniejszą odporność na uszkodzenia obudowy. W przemyśle wydobywczym i petrochemicznym konieczne jest stosowanie atestowanych dławnic przeciwwybuchowych, zazwyczaj wykonanych ze wzmocnionego mosiądzu lub stali.
Zestawienie: dławnica nylonowa kontra mosiężna
Bezpośrednia konfrontacja obu materiałów uwypukla różnice decydujące o przydatności dławnicy w konkretnym zadaniu. Wybór zależy od tego, czy priorytetem jest cena, czy odporność mechaniczna.
Wytrzymałość mechaniczna
Pod kątem odporności na rozciąganie i zginanie mosiądz wypada znacznie lepiej. Metalowy korpus bez problemu znosi silne wibracje i uderzenia, na które narażony jest osprzęt w ciężkim przemyśle. Jeśli dławnica jest zamontowana w miejscu ciągłych ruchów maszyny lub narażona na naciąg grubych przewodów, mosiądz gwarantuje, że gwint nie ulegnie zerwaniu. Nylon zapewnia parametry w zupełności wystarczające do standardowych prac instalacyjnych w biurowcach, domach czy magazynach.
Odporność środowiskowa
- Wilgoć i korozja: nylon nie rdzewieje; mosiądz może z czasem pokryć się patyną.
- Odporność chemiczna: tworzywo wykazuje większą neutralność wobec wielu kwasów niż stopy metali.
- Temperatura: nylon pracuje do 100°C; mosiądz wytrzymuje ekstremalne warunki powyżej 200°C.
- Promieniowanie UV: metal jest całkowicie niewrażliwy; tworzywo wymaga stabilizacji.
Ekonomia inwestycji to coś więcej niż cena na fakturze. Dławnice nylonowe generują natychmiastowe oszczędności przy zakupie i transporcie, poprawiając rentowność krótkoterminową. Z kolei mosiądz, choć droższy na starcie, w ekstremalnych warunkach może przetrwać bez wymiany dekady, obniżając w dłuższej perspektywie koszty serwisu i przestojów instalacji.
Praca z nylonem jest prostsza dla instalatora. Tworzywo nie wykazuje tendencji do zapiekania się gwintów, będącego plagą elementów metalowych po latach pracy w wilgotnym otoczeniu. Demontaż dławnicy nylonowej zazwyczaj nie wymaga użycia dużej siły ani preparatów penetrujących, chroniąc delikatne gwinty w obudowach rozdzielnic.
Wygląd osprzętu bywa ważny w instalacjach natynkowych i widocznych dla klienta. Mosiądz niklowany prezentuje się elegancko i kojarzy się z solidnością. dławnice nylonowe produkowane są w kolorach szarym (RAL 7035) lub czarnym, dzięki czemu idealnie wtapiają się w powierzchnię większości skrzynek przyłączeniowych i szaf sterowniczych. Z perspektywy ekologii oba rozwiązania mają uzasadnienie. Mosiądz jest cennym surowcem wtórnym, który można przetwarzać niemal bez końca. Nylon w nowoczesnym wydaniu nadaje się do ponownego przetworzenia, a niska energochłonność jego produkcji częściowo równoważy wpływ na środowisko.
Jak dobrać odpowiedni rodzaj dławnicy?
Aby uniknąć kosztownych pomyłek, warto przejść przez listę kontrolną parametrów. Takie podejście pozwala precyzyjnie dopasować osprzęt do realnych potrzeb, niezależnie od skali inwestycji.
Krok 1: Analiza otoczenia.
Pierwszym etapem jest zdefiniowanie warunków panujących w miejscu montażu. Warto odpowiedzieć na pytania:
- czy dławnice będą miały kontakt z wodą lub dużą wilgocią;
- jakie związki chemiczne (oleje, kwasy) występują w pobliżu;
- czy system jest narażony na bezpośrednie opady i mróz;
- czy obudowy są wystawione na silne słońce i promienie UV.
Krok 2: Sprawdzenie temperatury pracy.
To często najważniejsze kryterium. Należy zsumować temperaturę otoczenia z ciepłem generowanym przez obciążone kable oraz pobliskie urządzenia. Bezpieczna eksploatacja wymaga, by realna temperatura była o co najmniej 20% niższa niż maksymalna granica wytrzymałości nylonu.
Krok 3: Weryfikacja budżetu.
Analiza kosztów pozwala odsiać zbyt drogie rozwiązania. Jeśli fundusze są ograniczone, dławnice nylonowe oferują najlepszy stosunek ceny do jakości. Przy większym kapitale można pozwolić sobie na stal nierdzewną lub mosiądz w miejscach, gdzie trwałość metalu jest realnym atutem.
Krok 4: Zgodność z normami.
Wiele branż narzuca konkretne typy osprzętu. Przed zakupem należy zweryfikować:
- certyfikaty ATEX dla przemysłu wydobywczego i paliwowego;
- specyficzne normy dla kolejnictwa lub okrętownictwa;
- wytyczne ochrony przeciwpożarowej budynku;
- zalecenia producentów maszyn, na których dławnice będą montowane.
Krok 5: Czas życia instalacji.
Systemy tymczasowe mają inne potrzeby niż infrastruktura miejska czy przemysłowa planowana na dekady. Dłuższy czas użytkowania w trudnym terenie uzasadnia zakup droższych dławnic mosiężnych. Warto też wziąć pod uwagę łatwość serwisu. W punktach trudno dostępnych lepiej postawić na materiały o najwyższej wytrzymałości, by zminimalizować ryzyko awarii.
Prawidłowy montaż dławnic z tworzywa
Nawet najlepsza dławnica nie spełni swojej funkcji, jeśli zostanie źle zamontowana. Przestrzeganie zasad instalacji pomaga zachować szczelność IP i ochronę kabla przed uszkodzeniem.
Dobór rozmiaru. Przewód musi idealnie pasować do zakresu dławienia danej dławnicy. Najlepsze uszczelnienie uzyskuje się wtedy, gdy średnica kabla wypada w połowie zakresu podanego przez producenta. Zbyt cienki przewód nie zostanie dostatecznie zaciśnięty, natomiast zbyt gruby może trwale odkształcić uszczelkę jeszcze przed dokręceniem nakrętki. Przed rozpoczęciem prac warto zweryfikować:
- czy izolacja kabla jest czysta i nieuszkodzona;
- czy gwint dławnicy pasuje do otworu w puszce;
- czy zestaw zawiera wszystkie elementy: korpus, uszczelkę i nakrętkę;
- czy produkt nie posiada pęknięć powstałych podczas transportu.
Instrukcja instalacji krok po kroku
- najpierw nałóż nakrętkę dociskową na luźny kabel;
- wkręć korpus w otwór obudowy, pamiętając o płaskiej uszczelce pod kołnierzem;
- dokręć korpus z umiarkowaną siłą, aż do pewnego oporu;
- przesuń przewód przez dławnicę do pożądanej pozycji;
- dokręć nakrętkę dociskową, aż poczujesz, że uszczelka pewnie zacisnęła się na kablu.
Nylon wymaga wyczucia podczas dokręcania. Zastosowanie zbyt dużego momentu obrotowego może zerwać plastikowy gwint lub doprowadzić do pęknięcia korpusu. Najbezpieczniej jest dokręcać dławnicę ręką, a następnie wykonać jedynie lekki dociąg kluczem, tak by uszczelka widocznie opięła przewód.
Podczas prac warto unikać typowych pomyłek: stosowania dławnic niedopasowanych do grubości przewodu, zapominania o o-ringu pod korpusem, dokręcania „na siłę”, niszczącego strukturę nylonu, lub pozostawienia luźnej nakrętki, grożącej zalaniem wnętrza szafy. Do montażu najlepiej używać kluczy płaskich o dobrze dobranym rozmiarze. Należy wystrzegać się uniwersalnych szczypiec, ponieważ ich ząbki mogą pokaleczyć krawędzie nakrętki nylonowej.
W instalacjach o wysokim rygorze bezpieczeństwa warto sprawdzić szczelność zaraz po montażu. Wczesne wykrycie drobnego przecieku pozwala na szybką poprawę dokręcenia dławnicy, zapobiegając awariom elektroniki ukrytej wewnątrz obudowy.
Rozwój technologii dławnic z tworzyw sztucznych
Sektor osprzętu kablowego zmienia się pod wpływem nowych norm i oczekiwań branży przemysłowej. Śledzenie tych zmian ułatwia wybór rozwiązań, które pozostaną aktualne przez kolejne lata.
Nowoczesne kompozyty nylonowe coraz częściej dorównują parametrom metali. Domieszki włókna szklanego utwardzają korpusy i uodparniają je na wysokie temperatury. Z kolei zaawansowane stabilizatory UV pozwalają na bezpieczny montaż dławnic w instalacjach fotowoltaicznych bez obaw o kruszenie się plastiku po kilku sezonach. Sprzedaż dławnic polimerowych wykazuje wyższą dynamikę wzrostu niż segment produktów metalowych.
Odwrót od metali na rzecz tworzyw to trend widoczny w całej branży. Głównymi motorami zmian są chęć obniżenia wagi urządzeń, walka z korozją oraz dążenie do optymalizacji kosztów produkcji przy zachowaniu wysokich parametrów izolacyjnych. Wprowadzenie nylonów nowej generacji przesuwa granice wytrzymałości termicznej tworzyw do poziomu 150°C. Dzięki temu dławnice polimerowe zaczynają konkurować z mosiądzem nawet w wymagających aplikacjach pod maskami samochodów.
W projektach proekologicznych coraz częściej zwraca się uwagę na dławnice wykonane z regranulatu, deklaracje EPD potwierdzające niski ślad węglowy oraz opakowania zbiorcze nadające się do kompostowania. Ciekawym kierunkiem są dławnice hybrydowe. Łączą one nylonowy korpus z zatopionym metalowym gwintem, pozwalającym na silne dokręcenie w metalowej obudowie przy zachowaniu lekkości i izolacji reszty komponentu.
Nylon czy mosiądz?
Decyzja o wyborze dławnicy powinna wynikać z chłodnej kalkulacji warunków pracy instalacji. Nylon wygrywa wszędzie tam, gdzie ważna jest niska waga, odporność na korozję i wilgoć oraz ograniczenie kosztów przy dużej skali projektu. Z kolei mosiądz pozostaje niezastąpiony w ekstremalnych temperaturach oraz w miejscach narażonych na potężne obciążenia mechaniczne i surowe normy przeciwwybuchowe.
Jeśli planujesz nową instalację lub modernizację systemu, warto skonsultować dobór osprzętu z dostawcą. Właściwe dopasowanie dławnic zabezpieczy okablowanie i pozwoli zoptymalizować budżet inwestycji bez utraty trwałości połączeń. Zachęcamy do zapoznania się z ofertą dławnic nylonowych o podwyższonej szczelności, które sprawdzą się w wymagających projektach.
Częste pytania o dławnice nylonowe [FAQ]
1. Czym różnią się dławnice nylonowe od mosiężnych pod względem konstrukcji?
Modele nylonowe są wykonane z tworzywa sztucznego, lekkie, odporne na rdzę i będące doskonałymi izolatorami. Dławnice mosiężne posiadają metalowe korpusy, przekładające się na znacznie większą odporność na uderzenia i wysokie temperatury. Oba typy wykorzystują elastyczne uszczelki, by zagwarantować szczelność wprowadzenia kabla.
2. W jakich zastosowaniach dławnice nylonowe sprawdzają się najlepiej?
Są wybierane do montażu w myjniach, pralniach i piwnicach ze względu na brak korozji pod wpływem wilgoci. Sprawdzają się również w systemach zewnętrznych (fotowoltaika, monitoring) oraz w przemyśle chemicznym i spożywczym, gdzie metal mógłby ulec degradacji. Są także standardem w projektach wymagających izolacji galwanicznej.
3. Jakie są główne zalety stosowania dławnic nylonowych?
Do najważniejszych atutów należą: całkowita odporność na rdzę, bardzo niska masa oraz bezpieczeństwo elektryczne. Nylon jest również tańszy od mosiądzu i wykazuje dużą stabilność w kontakcie z olejami, smarami i wieloma kwasami, ułatwiającą jego eksploatację w warunkach przemysłowych.
4. Kiedy NIE należy wybierać dławnic nylonowych?
Należy ich unikać w miejscach, gdzie temperatura pracy przekracza 100°C lub występuje ryzyko pożaru. Nie są zalecane do instalacji narażonych na silne uderzenia mechaniczne oraz w strefach zagrożenia wybuchem, chyba że posiadają certyfikaty ATEX. W takich przypadkach mosiądz jest rozwiązaniem pewniejszym.
5. Jak prawidłowo zamontować dławnicę nylonową, aby uniknąć uszkodzeń?
Podstawą jest dopasowanie rozmiaru dławnicy do średnicy przewodu. Podczas montażu należy dokręcać nakrętkę z wyczuciem – najlepiej ręką, a kluczem jedynie delikatnie dociągnąć, by nie zerwać plastikowego gwintu. Ważne jest także oczyszczenie kabla przed włożeniem go do dławnicy, zapewniające właściwe przyleganie uszczelki.
6. Czy dławnice nylonowe są rozwiązaniem ekologicznym i trwałym?
Tak, nowoczesny nylon często nadaje się do recyklingu, a jego produkcja zużywa mniej energii niż hutnictwo metali. W stabilnych warunkach ich trwałość dorównuje elementom metalowym. Rozwój domieszek polimerowych sprawia, że nowe modele są coraz bardziej odporne na starzenie i uszkodzenia mechaniczne, wydłużając ich żywotność.
