Szczelność i stabilność mechaniczna to parametry decydujące o bezpieczeństwie każdej instalacji elektrycznej. Nawet najmniejsze komponenty, takie jak dławnice PG, mają wpływ na ochronę wnętrza urządzeń przed pyłem, wilgocią oraz przypadkowym wyrwaniem przewodu. Te sprawdzone elementy przez dziesięciolecia wyznaczały standardy wprowadzania okablowania do obudów w przemyśle i budownictwie.
System ten wywodzi się z niemieckiej normy inżynierskiej i mimo rozwoju standardów metrycznych, wciąż pozostaje podstawą w wielu sektorach techniki. Poniżej wyjaśniamy specyfikę gwintów PG, analizujemy ich wymiary oraz podpowiadamy, w jakich sytuacjach ich stosowanie jest technicznie uzasadnione.
Czym są dławnice PG i fakty o tym standardzie
Dławnice PG to komponenty uszczelniające służące do bezpiecznego wprowadzania przewodów do szaf sterowniczych, rozdzielnic oraz obudów maszyn. Ich konstrukcja zapewnia szczelność połączenia, chroniąc układ przed pyłem i wilgocią, a jednocześnie blokuje kabel przed wyrwaniem lub uszkodzeniem mechanicznym na krawędzi otworu.
Nazwa standardu wywodzi się od niemieckiego określenia „Panzer-Gewinde”, czyli gwint pancerny. System ten opracowano w Niemczech na początku XX wieku w odpowiedzi na potrzeby rozwijającej się elektrotechniki, wymagającej jednolitych norm dla przewodów prowadzonych w grubościennych, metalowych osłonach.
Przez dziesięciolecia standard ten opierał się na normie DIN 40430. Choć obecnie w nowym sprzęcie częściej spotyka się gwinty metryczne, system PG pozostaje niezbędny przy serwisowaniu starszych maszyn oraz w specyficznych aplikacjach przemysłowych wymagających dużej wytrzymałości.

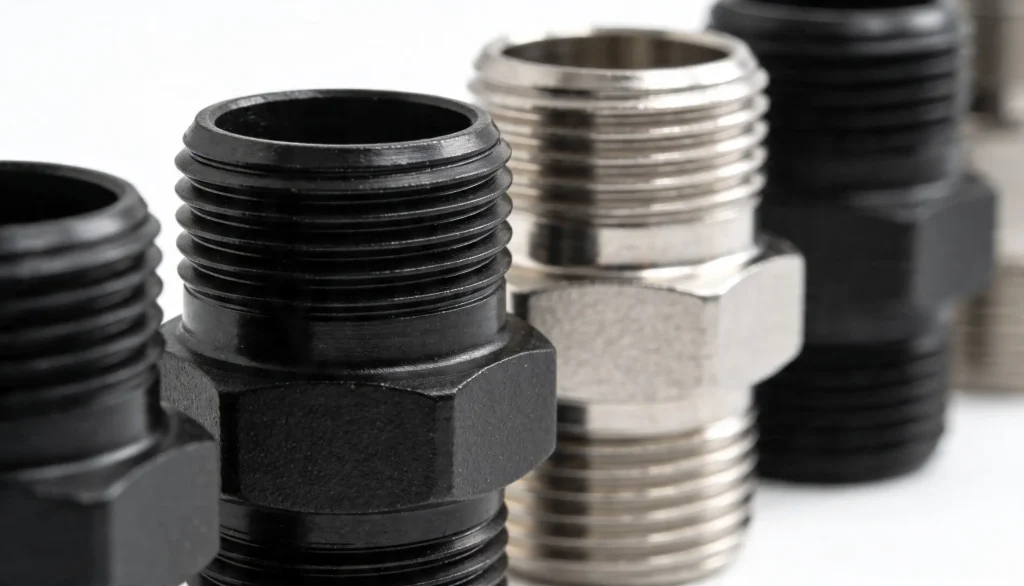

Wczesne dławnice PG tworzono głównie dla przemysłu ciężkiego, gdzie priorytetem była odporność na trudne warunki pracy. Z czasem oferta rozszerzyła się o nowoczesne materiały konstrukcyjne. Obecnie, oprócz klasycznego mosiądzu niklowanego, powszechnie stosuje się stal nierdzewną oraz wytrzymały poliamid wzmacniany włóknem szklanym.
Budowa dławnicy PG opiera się na trzech głównych elementach:
- Korpus z gwintem zewnętrznym – mocowany w otworze obudowy; odpowiada za stabilność osadzenia i przenoszenie obciążeń mechanicznych.
- Uszczelka (pierścień dławiący) – wykonana z gumy lub elastomeru; szczelnie zaciska się na izolacji kabla, izolując wnętrze urządzenia.
- Nakrętka dociskowa – dociska pierścień uszczelniający do przewodu, blokując go i zapobiegając penetracji wilgoci.
Wybór materiału zależy od otoczenia, w którym będzie pracować instalacja. Mosiądz niklowany to standard przemysłowy łączący trwałość z odpornością na korozję. Stal nierdzewną stosuje się tam, gdzie występują substancje agresywne lub wysokie wymogi higieniczne (branża spożywcza i farmaceutyczna), natomiast poliamid jest tańszym rozwiązaniem do mniej obciążonych układów.
Odmienność systemu PG od innych standardów wynika z geometrii gwintu – jego skoku oraz kąta zarysu. Gwinty metryczne (M), amerykańskie stożkowe (NPT) czy rurowe (G) mają inną charakterystykę, przez co elementy te nie są wymienne. Wymusza to precyzyjne dopasowanie dławnicy do przygotowanego wcześniej otworu montażowego.
Wymiary i oznaczenia dławnice PG
Oznaczenia w tym systemie bazują na numeracji odpowiadającej nominalnej średnicy gwintu. Wartość podana po literach PG informuje o przybliżonej średnicy zewnętrznej, przy czym ze względu na historyczną specyfikę normy, wymiary te mogą różnić się od milimetrowych odpowiedników w systemie metrycznym.
W praktyce warsztatowej i przemysłowej najczęściej spotyka się następujące rozmiary dławnice PG: PG7, PG9, PG11, PG13.5, PG16, PG21, PG29, PG36, PG42, PG48.
Dla każdego rozmiaru określono precyzyjny zakres średnic kabli, jakie dławnica jest w stanie skutecznie uszczelnić. Poniżej przedstawiamy szczegółowe zestawienie dla najpopularniejszych modeli:
- PG7: średnica gwintu 12,5 mm; obsługuje przewody od 3 do 6,5 mm. Optymalna do cienkich kabli sygnałowych.
- PG9: średnica gwintu 15,2 mm; dla przewodów od 4 do 8 mm.
- PG11: średnica gwintu 18,6 mm; przyjmuje kable od 5 do 10 mm. Często spotykana w automatyce.
- PG13.5: średnica gwintu 20,4 mm; dla kabli od 6 do 12 mm.
- PG16: średnica gwintu 22,5 mm; obsługuje zakres 10–14 mm. Stosowana w instalacjach siłowych średniej mocy.
- PG21: średnica gwintu 28,3 mm; dla przewodów od 13 do 18 mm.
- PG29: średnica gwintu 37 mm; przyjmuje kable od 18 do 25 mm.
- PG36: średnica gwintu 47 mm; dla grubych przewodów od 22 do 32 mm.
- PG42: średnica gwintu 54 mm; dla zakresu 30–38 mm.
- PG48: średnica gwintu 59,3 mm; obsługuje najcięższe kable od 34 do 44 mm.
Gwint dławnicy ma zwykle od 6 do 12 mm długości. Parametr ten wpływa na dopuszczalną grubość ścianki obudowy, w której osadzamy element. Jeśli materiał jest cienki (poniżej 2 mm), niezbędne jest użycie przeciwnakrętki, zapewniającej stabilność i zapobiegającej poluzowaniu dławnicy.
Dlaczego dobór średnicy jest tak ważny? Najlepiej, gdy przewód mieści się w połowie zakresu roboczego dławnicy. Zbyt duży otwór uniemożliwi poprawne zaciśnięcie uszczelki, prowadząc do nieszczelności, natomiast próba siłowego przeciskania kabla przez zbyt małą dławnicę może trwale uszkodzić izolację.
Standardy wykonania tych komponentów reguluje norma DIN 40430. Określa ona nie tylko same wymiary gwintów, ale też wymagane parametry wytrzymałościowe i odporność materiałów na czynniki atmosferyczne, gwarantując powtarzalność produktów od różnych dostawców.
Gdzie najczęściej stosuje się dławnice PG?
Dławnice PG dominują w automatyce przemysłowej, gdzie zabezpieczają wejścia kablowe w szafach sterowniczych, czujnikach i panelach operatorskich. Ich rola ma zasadnicze znaczenie dla zachowania ciągłości pracy linii produkcyjnych, ponieważ eliminują ryzyko przedostania się zanieczyszczeń do elektroniki.
W pracujących maszynach osprzęt ten amortyzuje wibracje i ruchy robocze, mogące poluzować przewody. Dobrze zamontowana dławnica przejmuje siły rozciągające, chroniąc delikatne zaciski wewnątrz urządzenia przed skutkami przypadkowego pociągnięcia kabla.
Oto przykłady zastosowań:
- Przemysł ciężki i rozdzielnice: bezpieczne wprowadzanie kabli zasilających i komunikacyjnych w halach o dużym zapyleniu.
- Branża spożywcza i farmaceutyczna: wykorzystanie wersji ze stali nierdzewnej AISI 316L, łatwych w dezynfekcji i odpornych na chemię czyszczącą.
- Motoryzacja i transport: montaż w pojazdach specjalnych oraz maszynach rolniczych, gdzie występują silne wibracje i zmienne temperatury.
- Budownictwo i infrastruktura: systemy oświetlenia zewnętrznego, monitoring oraz automatyka budynkowa (BMS).
- Energetyka odnawialna: instalacje fotowoltaiczne i wiatrowe, wymagające odporności na promieniowanie UV.
Klasy szczelności IP dla dławnice PG
Klasyfikacja IP (Ingress Protection) definiuje, jak skutecznie dławnice PG chronią wnętrze obudowy przed pyłem i wodą. Przy doborze osprzętu należy pamiętać o zasadzie: klasa szczelności dławnicy musi być co najmniej tak wysoka, jak stopień ochrony całego urządzenia.
Najczęściej stosowane klasy szczelności:
- IP54: ochrona przed pyłem i bryzgami wody; wystarcza do standardowych zastosowań wewnątrz budynków.
- IP65: pełna pyłoszczelność i odporność na strumień wody; typowy wybór dla przemysłu.
- IP67: ochrona przy krótkotrwałym zanurzeniu (do 1 metra głębokości).
- IP68: najwyższa szczelność, pozwalająca na ciągłą pracę pod wodą pod ciśnieniem.
Nawet osprzęt o najwyższych parametrach nie zadziała poprawnie przy błędnym montażu. Nieprawidłowa instalacja stanowi najczęstszą przyczynę utraty szczelności całego układu.
Prawidłowa instalacja dławnice PG
Podczas montażu najważniejsze są trzy aspekty: przygotowanie otworu, dobór rozmiaru i moment dokręcenia. Krawędzie otworu muszą być gładkie, by nie uszkodzić uszczelki kołnierzowej. Przy dokręcaniu nakrętki należy zachować umiar – dla mniejszych dławnic (PG7-PG11) wystarcza zwykle 2-3 Nm, natomiast przy większych (PG29-PG48) moment ten wynosi 8-12 Nm. Zbyt silny docisk może zmiażdżyć izolację kabla, a zbyt słaby nie zapewni ochrony IP.
Standard PG czy metryczny – co wybrać?
Choć nowe projekty unijne promują gwinty metryczne (norma EN 50262), dławnice PG pozostają w użyciu z dwóch powodów: serwisu i stabilności. Przy modernizacji starszych rozdzielnic rozwiercanie otworów pod standard metryczny jest nieekonomiczne. Ponadto wielu producentów maszyn spoza UE nadal stosuje system PG jako domyślny, wymuszając dostępność tych komponentów w magazynach technicznych.
Przyszłość standardu PG w nowoczesnych instalacjach
Mimo ekspansji systemów metrycznych, dławnice PG wciąż stanowią pewny fundament wielu układów przemysłowych. Ich długa obecność na rynku zapewnia niskie ceny, ogromny wybór akcesoriów oraz sprawdzoną w najtrudniejszych warunkach niezawodność.
Przy kompletowaniu osprzętu warto kierować się przede wszystkim wymogami istniejącego projektu i trwałością połączeń. Jeśli potrzebujesz wsparcia w doborze odpowiedniego rozmiaru lub materiału dławnicy dla swojej instalacji, skonsultuj się ze specjalistą ds. osprzętu elektrotechnicznego.
Dławnice PG – najczęściej zadawane pytania (FAQ)
1. Znaczenie skrótu PG w dławnicach
Skrót ten pochodzi od niemieckiego „Panzer-Gewinde”, czyli gwint pancerny. To historyczny standard opracowany dla ochrony kabli w metalowych rurach i obudowach.
2. Jakie są najpopularniejsze rozmiary dławnice PG?
Typoszereg obejmuje rozmiary od najmniejszego PG7, przez popularne PG11 i PG16, aż po duże dławnice PG48 stosowane przy grubym okablowaniu siłowym.
3. Czy dławnice PG pasują do otworów metrycznych?
Nie, gwinty te mają inną geometrię i skok. W przypadku konieczności połączenia obu standardów należy zastosować specjalne adaptery redukcyjne (przejściówki).
4. Jaką klasę szczelności IP wybrać?
Do typowych warunków hal produkcyjnych wystarcza klasa IP65. W miejscach narażonych na zalanie lub ciągły kontakt z cieczą zaleca się stosowanie dławnic o stopniu ochrony IP68.
5. Jak uniknąć błędów przy montażu?
Najważniejszy jest dobór dławnicy tak, aby średnica kabla znajdowała się w środku jej zakresu roboczego. Należy również pamiętać o uszczelce pod kołnierzem korpusu oraz dokręceniu nakrętki z odpowiednią siłą.
