Prawidłowe zabezpieczenie okablowania w halach produkcyjnych, serwerowniach czy maszynach ciężkich wymaga osprzętu o dużej wytrzymałości. Gdy średnica wiązki przewodów przekracza kilkanaście centymetrów, zwykłe elementy mocujące zawodzą. W takich projektach najlepiej sprawdzają się długie opaski zaciskowe, przystosowane do trzymania ciężkich i grubych przewodów wielożyłowych.
W poniższym tekście zebraliśmy praktyczne wskazówki dotyczące materiałów, parametrów technicznych i metod montażu tych elementów. Dowiesz się, jakich błędów unikać podczas instalacji oraz jak dobrać wariant opaski do konkretnego środowiska pracy. Zapraszamy do zapoznania się ze szczegółami.
Zastosowanie i charakterystyka długich opasek zaciskowych

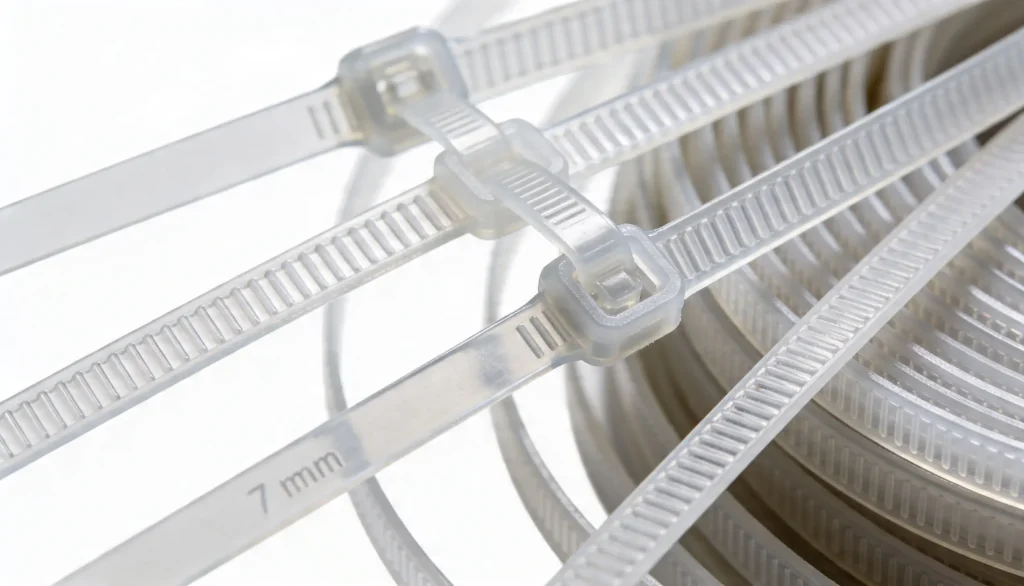

Długie opaski zaciskowe to komponenty o długości powyżej 300 mm, przeznaczone do spinania grubych wiązek przewodów. Wydłużona taśma pozwala zabezpieczyć obwody, z którymi nie radzą sobie krótsze modele. W sprzedaży można znaleźć warianty o długości nawet 1200 mm, daje to możliwość stabilnego montażu kabli o łącznej średnicy przekraczającej 350 mm.
Różnica między modelami standardowymi a długimi to nie tylko kwestia milimetrów. Produkty z kategorii długich opasek zaciskowych mają szerszą taśmę i wyższą odporność na zrywanie. Taka konstrukcja wytrzymuje duże obciążenia. Krótkie opaski (do 200 mm) zdają egzamin przy wiązkach o średnicy maksymalnie 50 mm; powyżej tej granicy przestają gwarantować trwałość i bezpieczeństwo mocowania.
Długie opaski zaciskowe wykorzystuje się głównie w:
- instalacjach przemysłowych z magistralami zasilającymi i sterowniczymi,
- serwerowniach, gdzie w korytkach znajdują się setki kabli sieciowych,
- pojazdach ciężarowych i maszynach budowlanych z gęstą siecią elektryczną,
- farmach fotowoltaicznych przy porządkowaniu tras kablowych DC,
- sektorze morskim i wydobywczym (offshore).
Łączenie kilku krótkich elementów w jeden ciąg zamiast użycia długiej opaski jest błędem technicznym. Taka improwizacja nie gwarantuje równego nacisku na obwodzie. Często prowadzi to do przecięcia izolacji kabli. Dodatkowo miejsca styku dwóch opasek to słabe punkty, pękają one szybko pod wpływem wibracji lub wahań temperatury. Normy branżowe, takie jak ISO 10605 dla pojazdów czy TIA-942 dla serwerowni, nakazują użycie pojedynczych mocowań o długości dopasowanej do średnicy wiązki.
Montaż instalacji elektrycznych regulują przepisy oraz normy techniczne. W motoryzacji priorytetem jest zachowanie trwałości przy drganiach, natomiast w budynkach publicznych liczy się przede wszystkim ognioodporność. Serwerownie muszą z kolei przechodzić certyfikacje potwierdzające porządek w okablowaniu. Wybór osprzętu niskiej jakości zwiększa ryzyko usterek, a nawet skutkuje konsekwencjami prawnymi, jeśli dojdzie do pożaru wywołanego zwarciem.
Z czego produkuje się długie opaski zaciskowe?
Tworzywo, z którego powstaje opaska, bezpośrednio wpływa na jej trwałość i możliwe miejsca montażu. Dostępne produkty to zarówno tanie modele nylonowe, jak i wytrzymałe opaski ze stali nierdzewnej do najtrudniejszych zadań.
Warianty nylonowe (PA66) to najczęściej wybierane rozwiązanie, stanowi ono 80% rynku. Poliamid 66 jest wytrzymały, elastyczny i stosunkowo tani. Standardowe modele pracują stabilnie w temperaturach od -40°C do +85°C, sprawdza się to wewnątrz budynków. Wadą materiału jest podatność na promieniowanie UV i silną chemię, dlatego bez odpowiednich domieszek wyklucza się jego montaż na zewnątrz.
Długie opaski zaciskowe ze stali nierdzewnej wybiera się do zadań wymagających najwyższej odporności. Stal gatunku 304 lub 316 nie rdzewieje i wytrzymuje temperatury do +538°C oraz kontakt z agresywnymi chemikaliami. Takie mocowania montuje się w sektorze wydobywczym, chemicznym oraz w instalacjach przeciwpożarowych. Trzeba jednak liczyć się z wyższą ceną i potrzebą użycia dedykowanych zaciskarek stalowych.
Podział materiałów stosowanych w produkcji opasek:
- nylon PA66 standardowy – do montażu wewnątrz budynków,
- nylon PA66 UV – ze stabilizatorem chroniącym przed słońcem (do 10 lat),
- nylon PA66 ciepłoodporny – do pracy w temperaturze do +120°C,
- stal nierdzewna 304 – uniwersalna stal do ciężkich konstrukcji,
- stal nierdzewna 316 – kwasoodporna, do kontaktu ze słoną wodą,
- polipropylen (PP) – odporny na kwasy, ale słabszy mechanicznie.
Warianty z powłoką gumową lub silikonową chronią wrażliwe kable przed zgnieceniem i przetarciem. Miękka warstwa izoluje taśmę od przewodu. Jest to ważne przy światłowodach i instalacjach poddawanych silnym drganiom. Takie długie opaski zaciskowe spotyka się najczęściej w lotnictwie, medycynie oraz profesjonalnych systemach nagłośnieniowych.
Modele z mechanizmem zwalniającym pozwalają na rozpięcie taśmy i jej ponowny montaż. Przydaje się to podczas serwisowania urządzeń lub w instalacjach tymczasowych. Wybór wersji wielorazowych pomaga też ograniczyć ilość generowanych odpadów. Rozwiązanie to wspiera ochronę środowiska i politykę zrównoważonego rozwoju.
Przed zakupem długich opasek zaciskowych warto sprawdzić ich certyfikaty. Znak UL potwierdza zgodność z normami amerykańskimi, a CE z europejskimi. W specyficznych branżach często wymaga się atestów takich jak Lloyd’s Register (branża morska), DNV (offshore) czy IATF 16949 (motoryzacja).
Najważniejsze parametry techniczne opasek
Analiza specyfikacji technicznej długich opasek zaciskowych jest niezbędna, by wybrać właściwy produkt. W katalogach producentów znajdziemy dane, które warto znać przed złożeniem zamówienia.
Długość opaski podawana w milimetrach to wymiar całkowity, mierzony razem z głowicą. To ten parametr wyznacza średnicę wiązki, jaką uda się spiąć. Warto uwzględnić, że realny wymiar roboczy jest o około 30 mm krótszy ze względu na miejsce, które zajmuje mechanizm zatrzaskowy.
Długość opaski vs maksymalna średnica wiązki:
- 300 mm – do ~80 mm,
- 400 mm – do ~115 mm,
- 500 mm – do ~145 mm,
- 750 mm – do ~225 mm,
- 1000 mm – do ~305 mm.
Szerokość taśmy decyduje o tym, jak mocno opaska wpija się w przewody. Wąskie modele (do 3,6 mm) pasują do lekkich prac montażowych. Średnie (4,8-7,6 mm) to standard w przemyśle i rzemiośle. Najszersze opaski (powyżej 9 mm) wybiera się do najcięższych wiązek. Dzięki nim nacisk rozkłada się na większym obszarze, zapobiega to uszkodzeniu grubych osłon.
Wytrzymałość na rozciąganie mówi nam, jak duże obciążenie wytrzyma taśma przed pęknięciem. Parametr ten producenci podają zazwyczaj w kilogramach (kg), funtach (lbs) lub niutonach (N).
Przykładowa odporność na zrywanie (nylon):
- szerokość 2,5 mm: 8-12 kg,
- szerokość 3,6 mm: 18-22 kg,
- szerokość 4,8 mm: 22-28 kg,
- szerokość 7,6 mm: 55-75 kg,
- szerokość 9,0 mm: 80-115 kg,
- szerokość 12,7 mm: 115-175 kg.
Temperatura pracy ma ogromne znaczenie przy montażu w zmiennych warunkach. Klasyczny nylon wytrzymuje od -40°C do +85°C, a warianty wzmocnione nawet do +120°C. Jeśli mocowanie znajduje się obok silnika lub pieca, niezbędne są długie opaski zaciskowe ze stali. Pracują one stabilnie w temperaturze powyżej +500°C.
Odporność chemiczna pokazuje, jak materiał reaguje na substancje żrące. Nylon PA66 dobrze znosi kontakt z olejami i smarami. Niszczeje on jednak pod wpływem kwasów. Do pracy w trudnych warunkach najlepiej wybrać opaski z polipropylenu, PVDF lub stali nierdzewnej, nie wchodzą one w reakcje z chemią przemysłową.
Norma UL94 opisuje, jak tworzywo zachowuje się podczas pożaru. Symbol V-0 oznacza materiał samogasnący, przestaje on płonąć natychmiast po zabraniu ognia. Klasa V-2 dopuszcza krótkie palenie się i kapanie płonących resztek. W budownictwie oraz zakładach produkcyjnych przepisy wymuszają stosowanie bezpieczniejszej klasy V-0.
Jak wyliczyć długość opaski dla konkretnej wiązki?
Trafny wybór długości opaski ułatwia pracę i zapobiega marnowaniu tworzywa. Aby uniknąć pomyłek, wystarczy zmierzyć okablowanie i użyć prostego wzoru matematycznego.
Najłatwiej skorzystać ze wzoru na obwód koła, dodając zapas na zapięcie: L = 3,14 × D + M. W tym równaniu L to długość opaski, D to średnica wiązki, a M to margines bezpieczeństwa (minimum 50 mm). Przy przewodach o średnicy 100 mm wynik wynosi 364 mm. W takim przypadku warto kupić produkt o długości 400 mm.
Pomiar wiązki o nieregularnym kształcie bywa trudny, bo rzadko tworzy ona idealny okrąg. Najlepiej owinąć kable centymetrem krawieckim i odczytać obwód, a potem wyliczyć średnicę (D = Obwód / 3,14). Inną metodą jest zmierzenie suwmiarką najszerszego miejsca wiązki i przyjęcie tego wymiaru jako bazy z dodatkowym zapasem.
Tabela doboru długości:
- Ø 50 mm: zalecane 250-300 mm,
- Ø 100 mm: zalecane 400-450 mm,
- Ø 150 mm: zalecane 550-600 mm,
- Ø 200 mm: zalecane 750-800 mm,
- Ø 250 mm: zalecane 900-1000 mm,
- Ø 300 mm: zalecane 1100-1200 mm.
Pomyłki w wyliczeniach długości są kosztowne. Za krótka taśma uniemożliwia zapięcie zamka lub naciąga plastik tak mocno, że opaska szybko pęka. Z kolei zbyt długi model trzeba przycinać. Przy dużych projektach marnuje to materiał i niepotrzebnie podnosi wydatki na inwestycję.
Prawidłowy montaż ciężkich wiązek
Poprawny montaż długich opasek zaciskowych polega na kilku krokach gwarantujących solidne mocowanie. Pierwszym etapem jest zawsze odpowiednie ułożenie samych przewodów.
Przed spięciem należy posortować kable według ich przeznaczenia. Przewody zasilające warto oddzielić od sygnałowych, pozwala to uniknąć zakłóceń. Wyrównanie wiązki na całej długości zapobiega powstawaniu wybrzuszeń, a grupowanie podobnych linii ułatwia pracę technikom podczas przyszłych przeglądów.
Zaciąganie taśmy to decydujący moment. Zbyt luźna pętla sprawi, że kable będą się przesuwać. Zbyt mocny ścisk uszkodzi natomiast izolację. Stwarza to ryzyko awarii całej instalacji. Prawidłowo zamontowana opaska przylega ciasno do obwodu, ale wciąż daje się lekko przesunąć siłą rąk.
Umiejętny wybór i montaż długich opasek zaciskowych pozwala stworzyć bezpieczny system okablowania, wytrzyma on lata intensywnej eksploatacji. Dzięki dbałości o szczegóły techniczne i rodzaj tworzywa, instalacja pozostaje odporna na czynniki zewnętrzne i drgania.
Wybór sprawdzonych komponentów to realna oszczędność. Mniej awarii oznacza rzadsze przestoje w pracy zakładu. Zachęcamy do przejrzenia specyfikacji dostępnych rozwiązań i dobrania osprzętu, który spełnia surowe normy branży.
FAQ – Najczęściej zadawane pytania
1. Jaką długość opaski wybrać do grubej wiązki?
Zmierz obwód przewodów i dodaj około 15% zapasu na zapięcie. Przy nieregularnych kształtach użyj sznurka, a potem sprawdź jego długość na miarce. Zawsze lepiej kupić model nieco dłuższy. Nadmiar łatwo odciąć, a zbyt krótka taśma uniemożliwi montaż.
2. Czym różnią się modele nylonowe od stalowych?
Warianty nylonowe (PA66) są lekkie i ekonomiczne, idealne do standardowych prac wewnątrz budynków. Stal nierdzewna jest znacznie wytrzymalsza i odporna na ogień oraz mróz, dlatego montuje się ją w ciężkim przemyśle i na statkach.
3. Jak mocno zaciskać opaskę?
Zaciągnij ją tak, aby wiązka była nieruchoma, ale nie ściskaj jej z całej siły. Zbyt mocny docisk niszczy izolację kabli. W profesjonalnych pracach najlepiej użyć pistoletu z regulacją siły naciągu.
4. Czy można ich używać na zewnątrz?
Tak, pod warunkiem wyboru wersji odpornej na promieniowanie UV. Zwykły nylon na słońcu skruszeje i pęknie po kilku miesiącach. Szukaj produktów z wyraźnym oznaczeniem „UV resistant”.
5. Ile opasek potrzeba na metr trasy?
W standardowych instalacjach mocuj je co 30-50 cm. Przy bardzo ciężkich i grubych wiązkach lub w miejscach, gdzie występują wibracje, skróć ten dystans do 20 cm.
6. Gdzie kupić długie opaski zaciskowe?
Najlepiej w hurtowniach elektrycznych lub u sprawdzonych dystrybutorów przemysłowych. Kupując opakowania zbiorcze (np. po 100 sztuk), pozwala to zapłacić znacznie mniej za pojedynczy element. Sprawdzaj markę i certyfikaty (CE, UL), aby uniknąć pękających zamienników.
